　　邦奧電子：文章詳細介紹了DU8608芯片基于非隔離BUCK拓?fù)洹⒃礃O驅動MOSFET，來實現極高精度LED恒流控制。試驗證明，全閉環TRUEC2技術實時檢測真實輸出電流，免受輸入電壓、外部電感影響，突破性地提高了LED輸出電流的精度。

　　一、引言

　　針對LED照明負載特點，目前非隔離式的恒流驅動電源的拓?fù)浣Y(jié)構基本上是BUCK降壓結構，主流的方案是通過固定關斷時間來固定峰值電流，從而達到固定輸出電流的控制策略。本文將討論這種控制策略實現恒流的原理，分析這種開環控制策略的優缺點，和應用這種控制策略需要做的外圍補償，同時基于DU8608芯片，介紹這種全新的閉環電流控制策略，詳細介紹這種控制策略如何突破性提高LED輸出電流精度，從開環到閉環是其本質的突破。

　　二、原理與設計

　　2.1 目前LED非隔離恒流驅動電流領域主流的控制策略

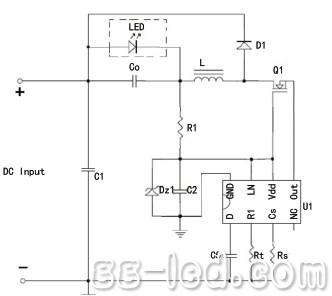

　　如圖1所示，電路是BUCK降壓結構，芯片控制的是MOSFET的源極，這是一種開環的恒流電流控制方式，控制原理如下：



　　當MOSFET開通時，電流從DCBUS通過LED負載，流過電感，流入地。
　　Vi-Vo=Ldi/dt=L*Ir/DT (1)
　　當MOSFET關斷時，電感電流從D1續流。得出以下公式：
　　Vo=Ldi/dt=L*Ir/(1-D)T (2)
　　Io(average)=Ipk-1/2*Ir (3)
　　由(2)和(3)Io=Vref/Rs-Vo*(1-D)T/(2*L) (4)

　　Vref和Rcs都是設定的定值，由于電流流過LED負載，如果電流固定，可以認為LED的電壓Vo是固定的，所以從式(4)看出，只要電感值L固定，再固定關斷時間(1-D)T，Io即固定。

　　所以，這種開環的控制策略是，連接在Rt的電阻設定MOSFET的關斷時間。每個周期開始，MOSFET打開直到電感電流上升到峰值Vref/Rs,這時MOSFET關斷，關斷時間由Rt決定。過了設定的關斷時間，MOSFET又重新打開，這樣周而復始地工作。關斷時間控制了紋波電流LED平均電流，根據想要輸出的電流值，調節CS管腳的Rs值，調節Rt值，固定每個開關周期的關斷時間為一個值，從而實現了輸出電流恒流。

　　這是一種簡單有效的控制策略，但是由于這是一種開環控制模式，只能檢測電感上的峰值電流，無法檢測輸出電流，輸出電流精度在三種情況下容易出現偏差：
　　1.輸入電壓波動。(開環控制，無法反饋，系統延時造成)
　　2.批量生產電感感值偏差。(式4中，L變化引起Io變化)
　　3.LED負載電壓不相同(Vo)。
